压敏电阻具有较大的寄生电容，当用于交流电源系统保护时，往往会在正常运行状态下产生数值可观的泄露电流，这样大的泄露电流会对系统产生影响，通过压敏电阻串联气体放电管的组合，可以有效解决问题并减缓压敏电阻性能的衰退；这就要求放电管的过保持电压尽可能高，以保证正常线路工作电压不会引起放电管的持续导通即续流问题AC220V电源输入端的气体放电管业界选取为直流击穿电压600V的放电管LTB5G600L 5KA@820uS或LTB8G600L 10KA@820uS压敏电阻选型根据被保护电源电压选择压敏电阻器的规定电流下的。

50 V之间，因此可以起到保护后级电路的效果压敏电阻是一种限压型保护器件利用压敏；由于放电管的极间绝缘电阻很大，寄生电容很小，对高频电子线路的雷电防护具有明显的优势放电管保护特性的主要不足之处在于其放电时延较大，动作灵敏度不够理想，对于波头上升陡度较大的雷电波难以有效地抑制压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻由于压敏电阻具有非线性。

一般考察的是电源相线对地之间的抗电强度，要求施加1500Vac或2121Vdc的试验电压气体放电管的耐压选择至关重要，应该选取足够耐压的气体放电管与压敏电阻配套，压敏电阻和气体放电管串联电路应能够承受基本绝缘的耐压气体放电管选型为LTB5G3000L3KA820#181S。

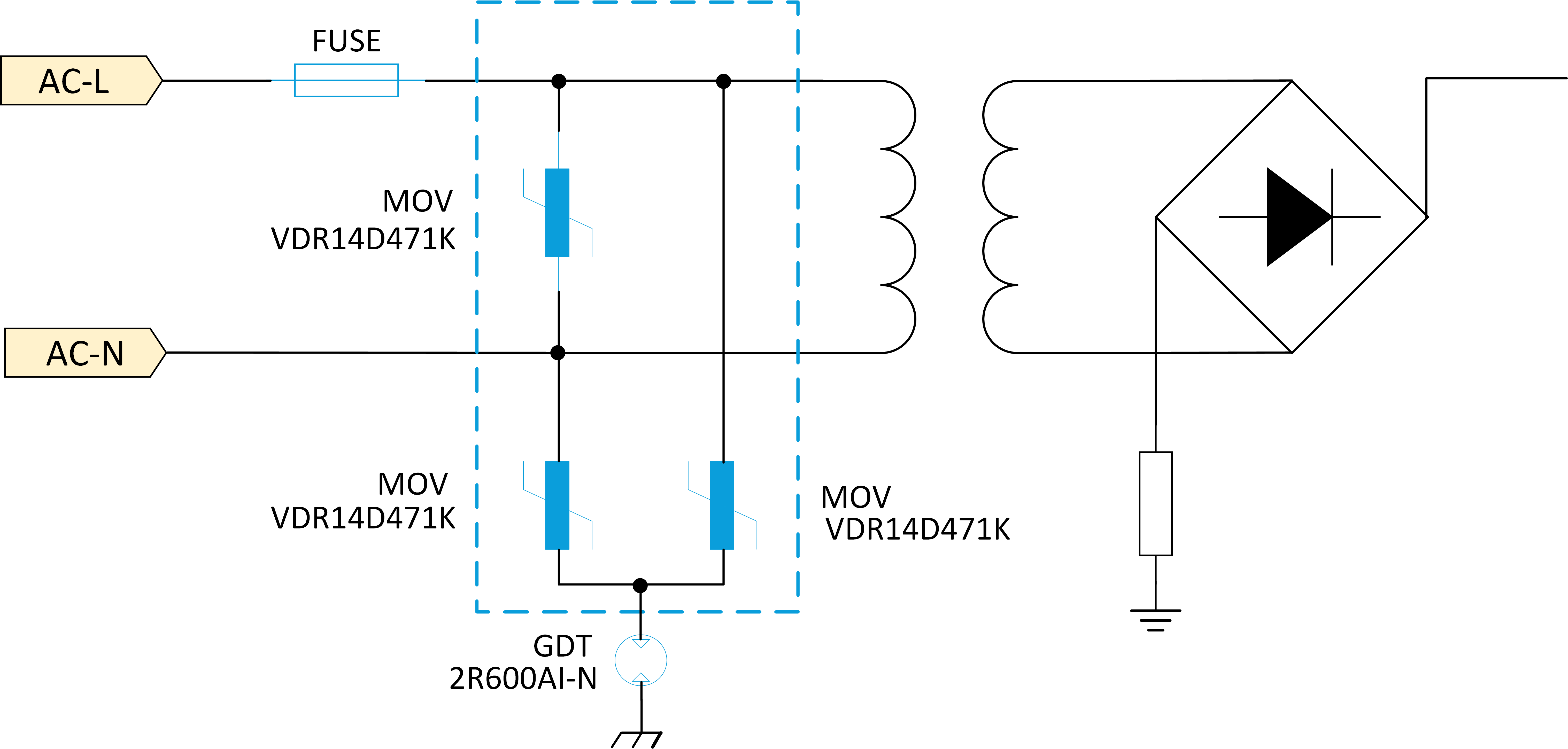

压敏电阻和放电管串联原理

气体放电管与压敏电阻可以并联组合，也可以串联组合并联组合无法解决放电管可能产生的续流问题，不宜用于交流电源系统保护串联组合电路，放电管起着一个开关作用，能使压敏电阻几乎无泄漏电流，不用顾忌压敏电阻性能的衰退。

压敏电阻在通过持续大电流后其自身的性能要退化，将压敏电阻与放电管并联起来如图1所示，可以克服这一缺点在放电管尚未导通之前压敏电阻就开始动作，对暂态过电压进行钳位，泄放大电流，当放电管放电导通后它将与压敏电阻进行并联分流，减小了对压敏电阻的通流压力，从而缩短了压敏电阻通大电流的时。

半导体放电管是属于开关型过压保护器件，压敏电阻是属于限制型保护器件 半导体放电管的通流量比压敏电阻的小，压敏最大70KA 半导体放电管的的反应速度比压敏快一点点 半导体放电管的电容比压敏低 半导体的放电管的击穿电压比压敏要高 要说哪一个防浪涌效果要好些，还是要看具体用在什么产品上做保护了啊。

1GDT与压敏电阻串联保险丝或贴装温度保险丝在运行之中，压敏电阻发生击穿短路失效后，倘若电路中的短路电流无法熔断保险丝，此时串联的陶瓷气体放电管将会从辉光放电转为弧光放电，高热会导致PCB板或组装的塑料外壳发生燃烧或GDT炸裂2GDT与带机械脱扣模式的压敏电阻带机械脱扣模式的压敏电阻具有很。

现在用的是多层片式压敏电阻器用放电管的话，精准度不够高，对于几百V的电压不够敏感TVS管，是齐纳管，保护机理是热耗散和电荷转移，TVSPESD没有吸能能力，电荷能量一直在电路中存在，由此形成的电位差会带来线路电磁干扰压敏电阻能够吸收部分能量，在线路中具有EMC 功能电荷转移压敏。

气体放电管与压敏电阻的组合，两者之间的击穿电压尽量要接近。

放电管和压敏电阻区别

一般在电源系统的防雷中采用压敏电阻串联气体放电管的组合电路在电源防雷中，由于放电管的隔离作用，压敏电阻几乎无泄漏电流流过，这样就大大减缓了压敏电阻因长期流过的泄漏电流所产生的老化现象，同时在保证可靠切断气体放电管工频续流的前提下，能够将压敏电阻的参考电压选的更低一些，以降低其残压和箝。

共模保护采用压敏电阻MOV与气体放电管GDT串联到保护地气体放电管GDT具有较大的绝缘阻抗，可减缓压敏电阻的老化，延长压敏电阻使用寿命。

压敏电阻串联放电管，因两者内阻差异较大，串联后分压不同，可简单理解开启电压为放电管击穿电压，关断电压为压敏电压，击穿电压通常两者接近为好，最常用型号471KD20和2RM4708绝大多数情况压敏电压可依据22倍交流1416倍直流取值环境恶劣时防止频繁动作，可将电压值提高到600V，甚至800V。

是台湾佳邦浪拓电子专注于电路保护元件领域，是国内重要的气体半导体放电管供应商经过十年的研发积累，浪拓电子掌握了多项放电管的关键技术，如四路集成GDT阵列无续流GDT半导体TSS高压产品开路失效气体放电管等主要产品是放电管和瞬态抑制二极管。

接火线将放电管和压敏电阻串接在一起，需要将它们接在火线上，以保护电器设备免受过压或静电的损害因为火线是电器设备中电压较高的线路，所以用放电管和压敏电阻串接在火线上，可以更有效地保护设备免受过压和静电的损害放电管是一种用于保护电子元器件的电路元件，常常用于电路中的过压保护和静电。

压敏与放电管串联，并在电路二端，中间用电阻或电感串联，后端用TVS并联，降低后级残压这个一般是用在电源的防雷保护上，你如果用通讯接口可以并压敏，直接并放电管就可以，我这边可以免费测试。
