GDT陶瓷气体放电管，作为防雷领域的基石，其广泛应用在交直流电源保护和信号防雷中，为各类电路提供了强大而有效的过电压防护这款器件的种类繁多，包括贴片插件二极管和三极管等形式，电压范围广泛，从75V到6000V，规格超过百种，其密闭的陶瓷封装内，隐藏着精密的构造两个或多个间隙金属电极，填充。

气体放电管GDT是一种间隙式的防雷保护元件当瞬态电压超过其绝缘强度时，GDT内部的惰性气体被击穿，由原来的绝缘状态转化为导电状态，导通后放电管两极之间的电压维持在放电弧道所决定的残压水平，这种残压一般很低，从而使得与放电管并联的电子设备免受过电压损坏陶瓷气体放电管应用领域较为广泛，在。

一个完整的浪涌防护方案，需要采用三级防护一般将气体放电管用作第一级，压敏电阻放做第一或第二级，而TVS管暂态抑制二极管用做第二或第三级防护通过各级防护器件的配合，将幅值较高的雷电暂态过电压限制到产品可耐受的范围内，从而达到对电子产品的可靠保护。

通常把气体放电管俗称防雷管简单地说，陶瓷气体放电管是增强型间隙放电元件按照高效率弧光放电的气体物理原理工作一旦施加到放电管上的电压超过击穿电压，电弧将在毫微秒时间内在密封放电区域形成，高浪涌电流处理能力和几乎独立于电流的电弧电压会将过压短路当放电结束，放电管熄灭时，内阻立即恢复为数。

1 气体放电管这种元件利用气体在雷电冲击下放电的特性，来泄导电流，达到防雷目的这种器件由电极间隙组成，在雷电过电压时能够产生电击穿，从而保护电路免受雷电冲击2 金属氧化物避雷器它是一种保护电器设备免受雷击过电压危害的元件这种避雷器通过其内部的非线性元件和氧化锌阀片，在雷电冲击。

也就是说，通信设备各端口自身要有一定的过电压耐受水平，并且防雷器自身不易被雷击损坏，只有满足这两点才能对设备的端口实现有效的保护对于压敏电阻气体放电管瞬态抑制二极管的选型，在防护电路中一般是充分比对各种元件的性能差异，择优选择，合理使用。

一般在电源系统的防雷中采用压敏电阻串联气体放电管的组合电路在电源防雷中，由于放电管的隔离作用，压敏电阻几乎无泄漏电流流过，这样就大大减缓了压敏电阻因长期流过的泄漏电流所产生的老化现象，同时在保证可靠切断气体放电管工频续流的前提下，能够将压敏电阻的参考电压选的更低一些，以降低其残压和箝。

常用的撬棒器件包括气体放电管气隙型浪涌保护器硅双向对称开关CSSPD等另一种类型为箝位保护器，即保护器件在击穿后，其两端电压维持在击穿电压上不再上升，以箝位的方式起到保护作用常用的箝位保护器是氧化锌压敏电阻MOV，瞬态电压抑制器TVS等3气体放电管的构造及基本原理 气体。

陶瓷气体放电管是目前应用最广泛的一种防雷器件，无论是交直流电源的防雷还是各种信号的防雷，都能起到很好的过电压保护作用在电路防护方案中会大量用到陶瓷气体放电管，陶瓷气体放电管包括贴片陶瓷气体放电管插件陶瓷气体放电管二极管陶瓷气体放电管和三极管陶瓷气体放电管，电压范围从75V3500V，超过。

压敏电阻的通流容量较大，但比气体放电管小贴片压敏电阻主要用于保护元件和电路，防止在电源供应控制和信号线产生的ESD陶瓷气体放电管 防雷器件中应用最广泛的是陶瓷气体放电管，无论是直流电源的防雷还是各种信号的防雷，陶瓷气体放电管都能起到很好的防护作用其最大的特点是通流量大，级间电容小。

压敏电阻和气体放电管防雷二极管均为防雷过压保护元器件，广泛应用于电子设备的雷电防护气体放电管是一种开关型保护器件气体放电管的工作原理是气体放电当两极间的电压足够大时，极间间隙将被放电击穿，由原来的绝缘状态转化为导电状态，类似短路导电状态下两极间维持的电压很低，一般在20#。

3+1防雷器通常用于电源系统的浪涌保护，它包括三个电压模块和一个气体放电管模块其中，三个电压模块可以提供全面的雷电操作过电压和瞬态过电压保护而气体放电管模块则可以作为后备保护，在前面的压敏电阻模块失效时，能够及时启动，截断电流，从而保护设备免受损害这种防雷器主要应用于电信系统计算机。

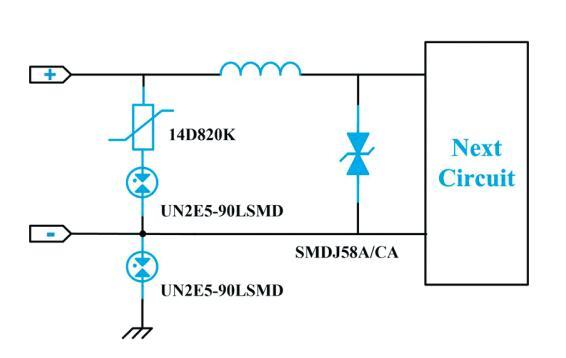

开关电源其暂态过电压保护电路如下由于陶瓷气体放电管存在续流的问题而不能直接用在有源电路上进行保护，因而在有源产品上的防护必须要利用限压型的保护器件压敏电阻配合使用浪拓电子有广泛可选的防雷过压保护元件，针对电路威胁，能够提供高性能的防护解决方案。

防雷器件中应用最广泛的是陶瓷气体放电管，无论是直流电源的防雷还是各种信号的防雷，陶瓷气体放电管都能起到很好的防护作用其最大的特点是通流量大，级间电容小，绝缘电阻高，击穿电压可选范围大电路保护器件 瞬态抑制器TVS二极管广泛应用于半导体及敏感器件的保护，通常用于二级保护，用在陶瓷气体放电。

对于脆弱的电子设备的防雷保护来说，采用单个保护元件压敏电阻气体放电管固体放电管TVS二极管常常无法满足防雷要求，在这些场合下，需要将几种保护元件组合起来，构成多级防雷保护电路才能达到要求LangTuo的分级保护电路就能解决防护电路的高可靠保护。

没有任何影响的气体放电管是一种间隙式防雷过压保护元件，它在通信系统的防雷保护中获得了广泛的应用。

4压敏电阻和气体放电管都必须按冲击 10 次以上的降额值计算通流容量压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右二三相并联式防雷器 1较安全的电路 2说明1优点采用“3+1”电路，三相全保护，正常工作时无漏电流，可延长器件使用寿命。
