防雷气体放电管串口(防雷放电间隙安装在杆)

气体放电管是一种开关型保护器件，工作原理是气体放电当两极间电压足够大时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路导电状态下两极间维持的电压很低，一般在20～50V，因此可以起到保护后级电路的效果气体放电管的主要指标有响应时间直流击穿电压冲击击穿电压通流容量；构成多级防护才可满足要求一个完整的浪涌防护方案，需要采用三级防护一般将气体放电管用作第一级，压敏电阻放做第一或第二级，而TVS管暂态抑制二极管用做第二或第三级防护通过各级防护器件的配合，将幅值较高的雷电暂态过电压限制到产品可耐受的范围内，从而达到对电子产品的可靠保护。

rs485一般需要信号隔离和电源隔离，同时做好防雷工作 信号隔离使用光耦，电源隔离可以使用一比一DC电源，防雷使用两级，一级为气体放电管，二级用TVS和PTC基本原理见下图；气体放电管指作过电压保护用的避雷管或天线开关管一类，管内有二个或多个电极，充有一定量的惰性气体气体放电管是一种间隙式的防雷保护元件，它用在通信系统的防雷保护放电管的工作原理是气体间隙放电i当放电管两极之间施加一定电压时，便在极间产生不均匀电场在此电场作用下，管内气体开始游离。

两种器件均属于防雷过压保护元件区别主要是响应速度通流容量残压结电容几个方面一般在对质量要求较高的产品中常常采取组合使用的防护方案，如图所示 视不同场合的需要，第一级采用GDT，第二级采用压敏电阻或防护器件TVS，两级间所串联的缓冲电感热敏电阻PTC是用来保证防护电路的动作时序，即；GDT陶瓷气体放电管，作为防雷领域的基石，其广泛应用在交直流电源保护和信号防雷中，为各类电路提供了强大而有效的过电压防护这款器件的种类繁多，包括贴片插件二极管和三极管等形式，电压范围广泛，从75V到6000V，规格超过百种，其密闭的陶瓷封装内，隐藏着精密的构造两个或多个间隙金属电极，填充。

气体放电管是一种间隙式的防雷保护元件，它在通信系统的防雷保护中获得了广泛应用没有方向之分的如上图是气体放电管应用于通信线路保护的标准结构气体放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压的作用；压敏电阻mov压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通由于压敏电阻具有良好的非线特性通流量大残压水平低动作快和无续流等特点被广泛应用于电子设备防雷气体放电gdt气体放电管是一种间隙式防雷保护元。

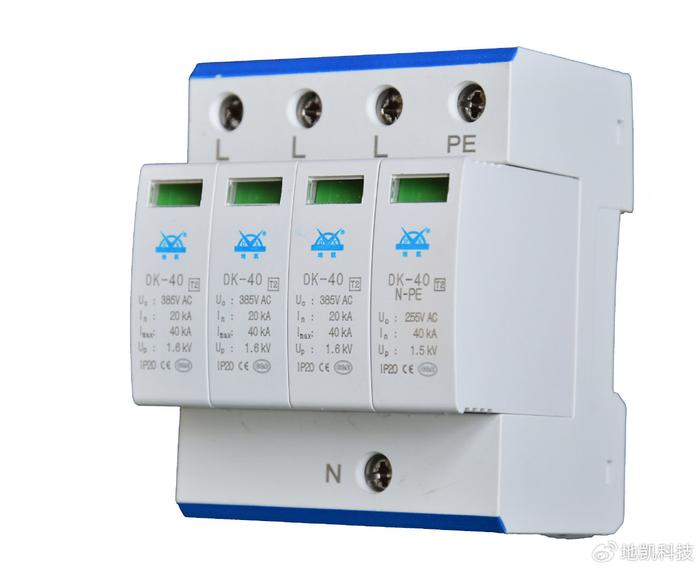

压敏电阻和气体放电管防雷二极管均为防雷过压保护元器件，广泛应用于电子设备的雷电防护气体放电管是一种开关型保护器件气体放电管的工作原理是气体放电当两极间的电压足够大时，极间间隙将被放电击穿，由原来的绝缘状态转化为导电状态，类似短路导电状态下两极间维持的电压很低，一般在20#；防雷器是由保护元件压敏电阻气体放电管瞬态抑制二极管过流保护元件和阻抗元件为主要核心元件按照多级防护的原理，充分比对各种保护元件的性能，择优选择，合理使用气体放电管具有寄生电容小，绝缘电阻大和泄放雷电流能力强等优点，在防雷器中得到较为广泛的应用，也是防雷器中核心元件。

防雷器件中应用最广泛的是陶瓷气体放电管，无论是直流电源的防雷还是各种信号的防雷，陶瓷气体放电管都能起到很好的防护作用其最大的特点是通流量大，级间电容小，绝缘电阻高，击穿电压可选范围大电路保护器件 瞬态抑制器TVS二极管广泛应用于半导体及敏感器件的保护，通常用于二级保护，用在陶瓷气体放电。

防雷气体放电管串口接法

1、一般来说防雷可不仅仅是放电管那么简单，一台视频光端机要做到三级防雷4000V雷击测试仪往往要做到以下技术要求光端机E1通讯接口防雷光端机RS485RS422RS232通讯接口防雷主级采用日本GIGA公司DO41封装玻璃放电管GS41201M或气体放电管LC3R90W次级采用瞬变电压抑制器TVS管插件P6KE68CA或贴。

2、一般在电源系统的防雷中采用压敏电阻串联气体放电管的组合电路在电源防雷中，由于放电管的隔离作用，压敏电阻几乎无泄漏电流流过，这样就大大减缓了压敏电阻因长期流过的泄漏电流所产生的老化现象，同时在保证可靠切断气体放电管工频续流的前提下，能够将压敏电阻的参考电压选的更低一些，以降低其残压和箝。

3、也就是说，通信设备各端口自身要有一定的过电压耐受水平，并且防雷器自身不易被雷击损坏，只有满足这两点才能对设备的端口实现有效的保护对于压敏电阻气体放电管瞬态抑制二极管的选型，在防护电路中一般是充分比对各种元件的性能差异，择优选择，合理使用。

4、气体放电管GDT是一种间隙式的防雷保护元件当瞬态电压超过其绝缘强度时，GDT内部的惰性气体被击穿，由原来的绝缘状态转化为导电状态，导通后放电管两极之间的电压维持在放电弧道所决定的残压水平，这种残压一般很低，从而使得与放电管并联的电子设备免受过电压损坏陶瓷气体放电管应用领域较为广泛，在。

防雷气体放电管串口接线图

对于脆弱的电子设备的防雷保护来说，采用单个保护元件压敏电阻气体放电管固体放电管TVS二极管常常无法满足防雷要求，在这些场合下，需要将几种保护元件组合起来，构成多级防雷保护电路才能达到要求LangTuo的分级保护电路就能解决防护电路的高可靠保护。
