气体放电管主要册数(气体放电管的工作原理)

气体放电管GDT是一种间隙式的防雷保护元件当瞬态电压超过其绝缘强度时，GDT内部的惰性气体被击穿，由原来的绝缘状态转化为导电状态，导通后放电管两极之间的电压维持在放电弧道所决定的残压水平，这种残压一般很低，从而使得与放电管并联的电子设备免受过电压损坏陶瓷气体放电管应用领域较为广泛，在；100ns由气体放电管发光光谱实验得知，气体放电管导通时间是100ns，压敏电阻的导通时间为25ns气体放电管指作过电压保护用的避雷管或天线开关管一类，管内有二个或多个电极，充有一定量的惰性气体。

有种仪器叫防雷元件测试仪，可以测放电管的击穿电压，这种设备也比较便宜，我们买的才一千多块吧像通流能力检测的话就需要雷击浪涌发生器，这种设备会比较贵一点，如果没有设备的话很难检测；气体放电管的可靠性评估方法主要包含以下几种1 寿命测试通过大量样品的寿命测试，收集并记录使用寿命及故障率数据，以此评估可靠性常见的测试方法有加速寿命测试与恒定应力寿命测试2 可靠性模型建立故障模式与机理分析的模型，预测可靠性这类模型包括可靠性块图故障树分析与失效模式和影响分。

产品名称气体放电管产品介绍气体放电管包括贴片二极管和三极管，电压范围从75V3500V，超过一百种规格，严格按照CITEL标准进行生产监控和管理放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压作用优点绝缘电阻很大，寄生电容很小，浪涌防护能力强缺点在于；气体放电管的主要参数有直流击穿电压直流击穿电压容差脉冲击穿电压标称耐工频电流耐冲击电流绝缘电阻需要专业的测试设备检测如防雷元件测试仪康达表，雷击测试设备。

气体放电二极管雪崩二极管TVS管均为雷击浪涌过电压保护元件从产品类型上，电路保护元器件可以分为非半导体保护器件与半导体保护器件气体放电二极管为非半导体保护器件，雪崩二极管TVS管为半导体保护器件其次两种器件的能量耐量不同，气体放电管通流能量较大500A100KA820uS，雪崩二极管；气体放电管的主要技术参数在设备的使用和选择中起着关键作用首先，直流放电电压，即在低速上升小于100Vs的电压作用下，管子开始放电的平均电压，具有一定的数值范围，反映了其性能的分散性冲击放电电压则是在特定陡度的暂态电压脉冲下，放电管开始放电的电压值放电时间或动作延迟会随电压上升陡。

气体放电管的工作原理

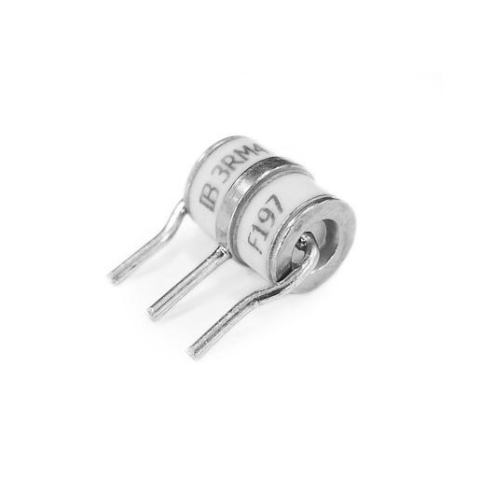

陶瓷气体放电管没有方向和电极之分一般将气体放电管分为二极和三极气体放电管如下图对于三电极气体放电管的测试方法是，检测任意一端电极ab到中间电极c之间的特定击穿电压绝缘电阻及电容。

由于其寄生电容很小，对高频电子线路的保护有着明显的优越性一GDT工作原理 陶瓷气体放电管是一种开关型过压防雷保护器件，内部是由一个或多个放电间隙内充有惰性气体构成的密闭器件其电气性能基本取决于气体种类气体压力以及电极距离，中间所充的气体主要是氖或氩，并保持一定的压力，电极表面涂以。

气体放电管，尤其是开放型气体放电管，其电气特性受到环境参数的影响，导致工作稳定性无法得到保障为提升工作稳定性，当前的气体放电管多采用金属化陶瓷绝缘体与电极焊接技术，确保封接外壳与放电间隙的气密性这为优化气体种类和压力选择提供了条件一般情况下，气体放电管内使用氖或氢气体气体放电管的。

气体放电管原理气体放电管是一种电子管，它通过在充满气体的管内产生电放电来工作当高压电流通过管的两端时，气体就会发生电放电，产生电子这些电子可以用来控制电流流动，从而控制电压气体放电管通常用于电视机和早期的计算机显示器。

气体放电管的基本物理特性

1、气体放电管是一种电子元件，主要分为陶瓷气体放电管和玻璃气体放电管两种类型其工作原理基于气体放电现象，能有效控制电流流通气体放电管内部装有特定气体，两端连接电极当施加特定电压后，气体放电管会发生放电，产生电流此特性使气体放电管在电路中扮演重要角色，可实现电流控制陶瓷气体放电管与玻璃。

2、1通过直流击穿电压来判断，在陶瓷气体放电管上施加上升速率100伏每秒的直流电压，使其发生击穿的电压值称为阈值电压或击穿电压来判断好坏2通过陶瓷气体放电管放电间隙的冲击电流的峰值来判断好坏3测试陶瓷气体放电管能承受的最大交流电压来判断好坏4在陶瓷气体放电管两端施加一指定的直流电压时。

3、用防雷元件测试仪来测试标称直流击穿电压参数，以此可以判断好坏气体放电管是一种开关型保护器件，工作原理是气体放电当两极间电压足够大时，极间间隙将放电击穿，由原来的绝缘状态转化为导电状态，类似短路导电状态下两极间维持的电压很低，一般在20～50V，因此可以起到保护后级电路的效果。

4、陶瓷气体放电管PK玻璃气体放电管，不单单是名字的区别 所谓气体放电管，就是一种常见的电压击穿型浪涌防护器件，结构部件单一说起气体放电管，很多小伙伴们不约而同能说出了陶瓷气体放电管和玻璃气体放电管那么，关于这两者之间的关系，有什么共同点和不同点呢针对这个话题，陶瓷气体放电管厂家东沃。
