放电管防雷标识(放电管防雷标识图片)

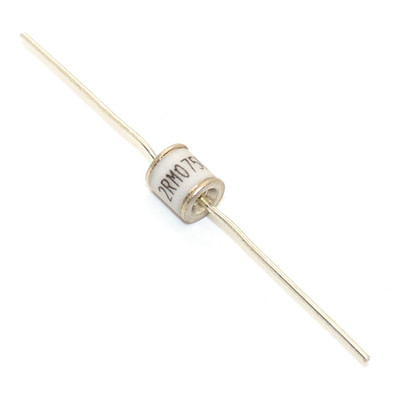

通常把气体放电管俗称防雷管简单地说，陶瓷气体放电管是增强型间隙放电元件按照高效率弧光放电的气体物理原理工作一旦施加到放电管上的电压超过击穿电压，电弧将在毫微秒时间内在密封放电区域形成，高浪涌电流处理能力和几乎独立于电流的电弧电压会将过压短路当放电结束，放电管熄灭时，内阻立即恢复为数；两种器件均属于防雷过压保护元件区别主要是响应速度通流容量残压结电容几个方面一般在对质量要求较高的产品中常常采取组合使用的防护方案，如图所示 视不同场合的需要，第一级采用GDT，第二级采用压敏电阻或防护器件TVS，两级间所串联的缓冲电感热敏电阻PTC是用来保证防护电路的动作时序，即；视频光端机BNC视频通讯接口防雷次级保护需要采用低电容TVS器件，可用美国UMD公司UMD05L，美国PROTEK公司PSOT05LCGBLC05C及ST公司的SM758及低电容放电管P0080EB或P0080SB电源部分防雷主要采用放电管，压敏电阻和TVS管组合实现；4压敏电阻和气体放电管都必须按冲击 10 次以上的降额值计算通流容量压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右二三相并联式防雷器 1较安全的电路 2说明1优点采用“3+1”电路，三相全保护，正常工作时无漏电流，可延长器件使用寿命；GDT陶瓷气体放电管，作为防雷领域的基石，其广泛应用在交直流电源保护和信号防雷中，为各类电路提供了强大而有效的过电压防护这款器件的种类繁多，包括贴片插件二极管和三极管等形式，电压范围广泛，从75V到6000V，规格超过百种，其密闭的陶瓷封装内，隐藏着精密的构造两个或多个间隙金属电极，填充；气体放电管的放电电极一般为两个三个或五个，电极之间由惰性气体隔开，按电极的个数来划分就为二极气体放电管或三极气体放电管防雷电路的设计中，应注重气体放电管的直流击穿电压冲击击穿电压通流容量等参数值的选取设置在普通交流线路上的放电管，要求它在线路正常运行电压及其允许的波动范围内；防雷器的种类主要有以下几种一按用途分类 1 配电型防雷器主要用于保护电气设备免受雷击过电压的损害2 信号型防雷器主要用于保护电子设备或网络通信系统免受雷击电磁脉冲的影响二按结构分类 1 充气式防雷器利用气体放电原理进行防雷保护，具有较小的体积和较低的残压2 放电管式。

监控防雷保护器SPD Surge Protection Device根据工作原理主要分为三类1 开关型SPD 当没有瞬时过电压时，它表现为高阻抗，一旦遇到雷电瞬时过电压，阻抗会急剧降低，允许雷电流通过常用的开关型器件包括放电间隙气体放电管和闸流晶体管等2 限压型SPD 当没有过电压时，阻抗较高，但随着。

保护器内的压敏电阻或放电管对地放电，空开或保险丝断开当保护器内的压敏电阻或放电管劣化短路，时间一长会过热，保护器内的过热保护装置会动作，那个小窗口就会变成红色此时建议及时更换一般防雷保护装置的寿命是遭受20到30次耐受范围内的雷击，通常情况下是不需要更换的；上边是废话，不过有用，放浪涌的元器件有开关放电管，瞬态抑制二极管，和压敏电阻几种，当然还有其他，没关系就不罗嗦了开关放电管典型的一个就是机械式的，两个挨得很近的金属片，雷电来了把空气击穿拉个电弧，然后雷电的能量就跑大地上了当然还有陶瓷气体放电管什么的，自己理解吧瞬态抑制二极管；gdt是气体放电管的缩写气体放电管指作过电压保护用的避雷管或天线开关管一类，管内有二个或多个电极，充有一定量的惰性气体气体放电管是一种间隙式的防雷保护元件，它用在通信系统的防雷保护气体放电管是一种间隙型的防雷保护组件，它在通信系统的防雷保护中已获得了广泛的应用放电管常用于多级；气体放电管是一种间隙式的防雷保护元件，它在通信系统的防雷保护中获得了广泛应用没有方向之分的如上图是气体放电管应用于通信线路保护的标准结构气体放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压的作用。

快速响应浪涌吸收组能力强可靠性高等特点广泛应用于通讯交换设备中的程控交换机电话机传真机配线架XDSL通讯接口通讯发射设备等一切需要防雷保护的领域，以保护其内部的IC免受瞬间过电压的冲击和破坏在当今世界微电子及通讯设备高速发展的今天，半导体放电管已成为世界通讯设备的首选器件；低压配电系统中的防雷器，也称为电涌保护器SPD，其种类繁多，包括多种结构类型主要分为以下几类1 从组合结构区分间隙类开放式间隙和密闭式间隙放电管类开放式和密封式放电管压敏电阻类单片和多片抑制二极管类压敏电阻气体放电管组合类简单组合和复杂组合碳化硅类按保护性质，可分为。

玻璃气体放电管是间隙式防雷保护元件，由于放电管极间绝缘电阻大，寄生电容小，对高频电子线路的雷电防护有明显优势电路正常供电时候，管子是不发亮的，发亮代表击穿，是两极间的间隙放电击穿，由原来的绝缘状态转化为导电状态，管子会发亮在防雷设计中，应注重玻璃气体放电管的直流击穿电压冲击击穿电压；非也，防雷器电压保护水平Up，是相对设备所能承受最高电压U0来说的，UP须小于U0，通常防雷器的Up是指标称泄放电流下的残压，指示防雷器是否动作的参数是启动电压，对压敏电阻来说是压敏电压，对于放电管来说是点火电压。
