气体放电管参数介绍(气体放电管的工作原理)

气体放电管的主要技术参数在设备的使用和选择中起着关键作用首先，直流放电电压，即在低速上升小于100Vs的电压作用下，管子开始放电的平均电压，具有一定的数值范围，反映了其性能的分散性冲击放电电压则是在特定陡度的暂态电压脉冲下，放电管开始放电的电压值放电时间或动作延迟会随电压上升陡。

产品名称气体放电管产品介绍气体放电管包括贴片二极管和三极管，电压范围从75V3500V，超过一百种规格，严格按照CITEL标准进行生产监控和管理放电管常用于多级保护电路中的第一级或前两级，起泄放雷电暂态过电流和限制过电压作用优点绝缘电阻很大，寄生电容很小，浪涌防护能力强缺点在于放。

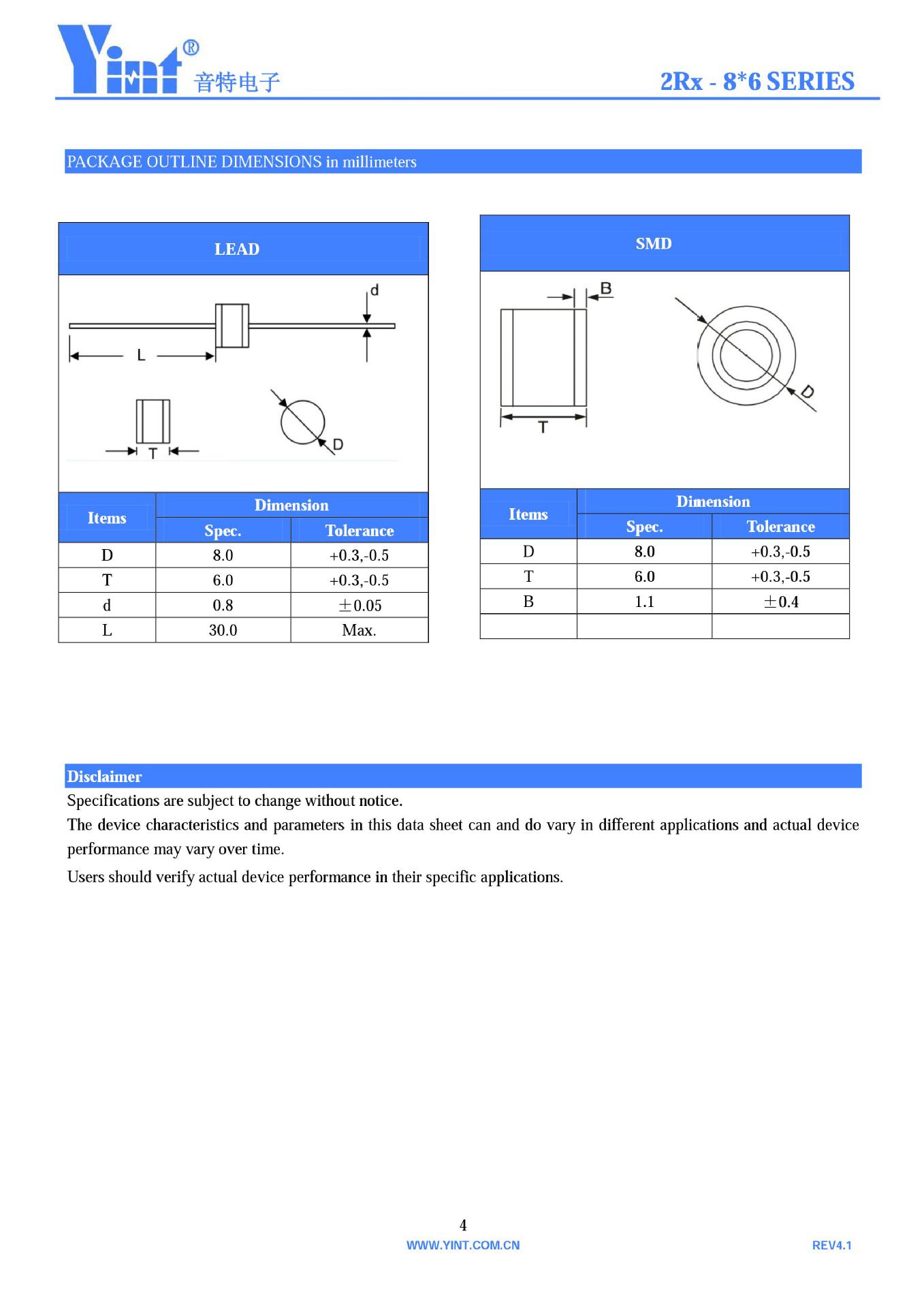

气体放电管型号一般都给出了二极三极气体放电管及直流击穿电压“2R”代表二极气体放电管“600”是直流击穿电压为600V，“8”指的是直径完整型号为LTB8G600L插件二极气体放电管一般有55*6 8*6 LangTuo气体放电管具有轴向引线表面贴装径向引线和特殊封装等类型。

因此气体放电管在通信系统的防雷保护中获得了广泛应用高能陶瓷体放电管 主要特性1直流击穿电压 70～5000V 2冲击放电电流820μs， 最大值60kA 3冲击放电电流10350μs， 最大值60kA 4工频放电电流1s 最大值 20A 5工频放电电流02 s 最大值300 A 6弧光电压 10～35V。

气体放电管GDT是一种间隙式的防雷保护元件当瞬态电压超过其绝缘强度时，GDT内部的惰性气体被击穿，由原来的绝缘状态转化为导电状态，导通后放电管两极之间的电压维持在放电弧道所决定的残压水平，这种残压一般很低，从而使得与放电管并联的电子设备免受过电压损坏陶瓷气体放电管应用领域较为广泛，在。

是25KA820#181s的高压陶瓷气体放电管主要参数Impulse sparkover volt @ 100 V#181s V lt3600 Impulse sparkover volt @ 1 kV#181s V lt4200 陶瓷体放电管耐流强，电容小，响应时间快，耐老化，无光敏效应及不含放射性物质，广泛应用于电信及电子等方面。

该参数是衡量GDT耐受多次冲击电流的能力，在一定程度上反应了GDT的稳定性及可靠性三GDT选型 31在快速脉冲冲击下，陶瓷气体放电管气体电离需要一定的时间一般为02~03us，因此有一个幅度较高的尖脉冲会泄露到后面去若要抑制这个尖脉冲，有以下几种方法a在放电管上并联电容器或电阻。

1最大单个浪涌电流 820us 40KA 2直流浪涌电流 820us 3交流信号变化率 10~20A 有效值 1s 最后一个不太清楚，可以参考datasheet中相应波形 浪涌信号上升时间8us，下降时间20us。

气体放电管的选用常采用经验作法，经验作法就是先根据放电管在被保护系统中的工作状况来选择放电管的直流放电电压通常情况下 Ufdc18Uw 陶瓷放电管产品选型1 直流击穿电压下限值高于线路的最大正常工作电压2 冲击击穿电压值低于线路上可能出现的最高瞬间过电压3 冲击耐受电流值户外设备选用。

首先放电管种类有陶瓷气体放电管和半导体放电管陶瓷气体放电管需要测试参数1直流击穿电压100伏秒的电压测试2冲击击穿电压1KVuSl来测试3标称冲击放电电流820uS波形的额定电流 ITUT建议放电10次 GB9043要求放电10次 放电管深圳浪拓电子 放电管深圳浪拓电子技术有限公司，生产销售低。

气体放电管是一种电子元件，主要分为陶瓷气体放电管和玻璃气体放电管两种类型其工作原理基于气体放电现象，能有效控制电流流通气体放电管内部装有特定气体，两端连接电极当施加特定电压后，气体放电管会发生放电，产生电流此特性使气体放电管在电路中扮演重要角色，可实现电流控制陶瓷气体放电管与玻璃。

100ns由气体放电管发光光谱实验得知，气体放电管导通时间是100ns，压敏电阻的导通时间为25ns气体放电管指作过电压保护用的避雷管或天线开关管一类，管内有二个或多个电极，充有一定量的惰性气体。

气体放电管的工作原理基于其独特的结构当外部电压增加到超越气体原有的绝缘特性时，电极之间的空隙会发生电击穿，从绝缘状态转变为导电状态这个转变会导致放电管导通，此时两极之间的电压会稳定在由放电弧道决定的残压水平上与常见的两极和三极放电管相似，五极放电管的构造基本一致，其最大的特点是。

据此确定所需放电管的标称直流击穿电压值例如在电话线的过电压防护中，常态时，电话线两线间的电压为48V，但当振铃信号来时，两线间的峰值电压可达175V左右，因此，此时选用的气体放电管的直流击穿电压的下限值必须高于175V，考虑到留点余量，所以一般选用直流击穿电压值下限为190V标称直流击穿电压。

贴片陶瓷气体放电管就是陶瓷气体放电管其中的一个种类，其电气性能取决于气体种类气体压力内部电极结构制作工艺等因素当加到两电极端的电压达到使GDT内的气体击穿时，开始放电，由高阻抗变成低阻抗，使浪涌电压迅速短路至接近零电压，并将过电流释放入地，从而对后续电路起到保护作用陶瓷气体放电。
